德州儀器推出新型LED矩陣管理器件 實現全動態自
2021-03-04 23:13??????
點擊：??????
?文章來源：

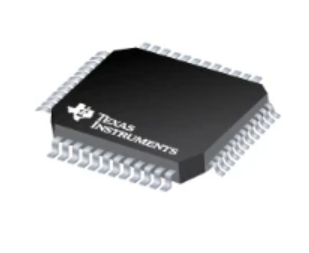

德州儀器（Texas Instruments）推出了TPS92662A-Q1LED矩陣管理器件（Matrix Manager），通過提供單獨的像素級LED控制，實現全動態自適應照明解決方案。
該器件的3個串聯集成開關各有4個子燈串，可繞過單個LED。各個子燈串允許器件接受單個或多個電流源。該設備提供一個可編程皮爾斯晶體振蕩器驅動器，可根據石英晶體或陶瓷諧振器制造商的建議，通過選擇驅動器強度，從而實現最佳性能。該設備還包括一個可選驅動器強度時鐘緩沖器，通過改變時鐘緩沖器的驅動強度，從而控制時鐘信號的上升和下降時間及其產生的電磁干擾（EMI）。必要時可以禁用時鐘緩沖器，以消除時鐘信號產生的噪聲，并減小電磁干擾。
該設備還支持多點UART（通用異步接收器發送器）串行接口，并兼容TPS92662-Q1和TPS92663-Q1器件。其I2C通信接口可用于從存儲系統校準數據的外部EEPROM（電可擦只讀存儲器）中讀取數據，或向其輸入數據。板載8位ADC（模數轉換器）具有兩個多路復用輸入，可用于系統溫度補償，并用于測量分級值，用于LED分級和編碼。其內部電荷泵軌道為LED旁路開關提供柵極驅動電壓。旁路開關低導通電阻（RDS（on））可降低傳導損耗和功耗。以上兩種設備都包括相同的寄存器設置，用于編程燈串中每個LED的相移和脈沖寬度，以及報告LED開路和短路故障。此外，這些設備還符合AEC-Q100標準，適用于汽車應用。該器件的典型的應用范圍包括汽車前大燈系統、ADB（自適應遠光燈系統）或無眩光高光照明，以及連續轉動照明燈和日間運行燈。
